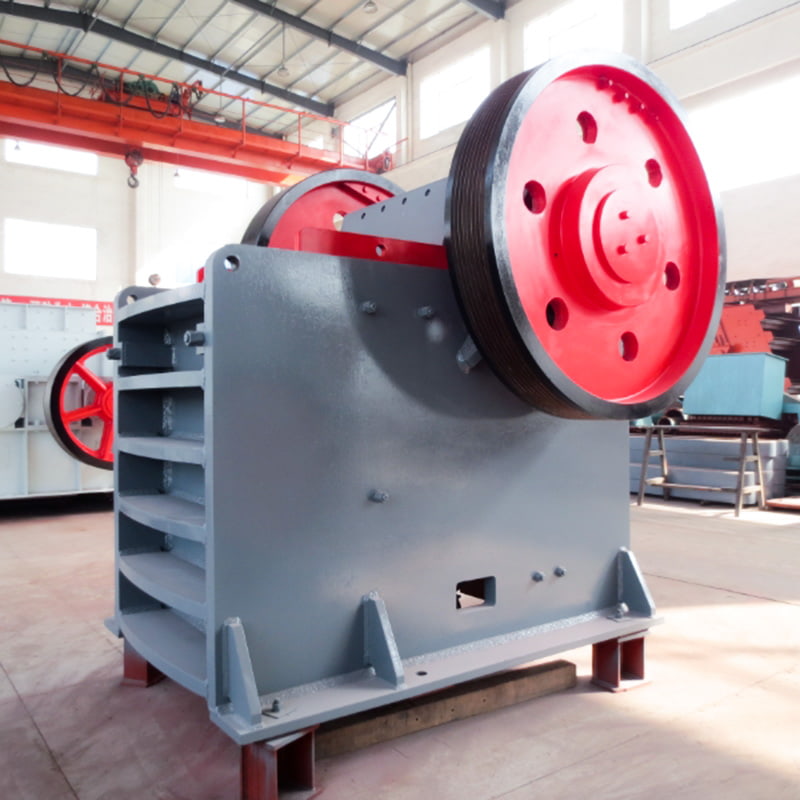

Kruszarka szczękowa PE/PEX

Aplikacje

Seria PE służy do kruszenia zgrubnego różnych rud i skał, natomiast seria PEX służy do kruszenia wtórnego i trzeciorzędowego.

Wprowadzenie produktu

Kruszarki szczękowe PE/PEX to duże, złożone, oscylacyjne urządzenia kruszące przeznaczone przede wszystkim do kruszenia średnio twardych rud i skał o wytrzymałości na ściskanie nie przekraczającej 250 MPa. Charakteryzują się wysokim współczynnikiem kruszenia, wysoką wydajnością, jednolitym rozmiarem produktu, niezawodnym działaniem, łatwą konserwacją i niskimi kosztami eksploatacji. Są szeroko stosowane w wielu gałęziach przemysłu, w tym w górnictwie, hutnictwie, budownictwie, autostradach, kolejach, gospodarce wodnej i przemyśle chemicznym. Seria PE służy do kruszenia zgrubnego różnych rud i skał, natomiast seria PEX służy do kruszenia wtórnego i trzeciorzędowego.

Wyjątkowe zalety
● Wysoka wydajność produkcji, wysoki współczynnik kruszenia, jednolity rozmiar cząstek produktu, niskie zużycie energii, niski poziom hałasu i niski poziom pyłu
● Uszczelkowe urządzenie do regulacji otwarcia wylotu jest niezawodne i wygodne, z szerokim zakresem regulacji, co zwiększa elastyczność sprzętu
● Płytki szczękowe wykonane są ze stali manganowej o wysokiej wytrzymałości, odlane w jednej operacji, co zapewnia odporność na zużycie, odporność na ciśnienie i długą żywotność
● Prosta konstrukcja, niezawodne działanie, niskie koszty eksploatacji, bezpieczny i niezawodny system smarowania oraz łatwa wymiana podzespołów

Zasada działania
Kruszarki szczękowe PE/PEX napędzane są silnikiem elektrycznym. Napęd pasowy napędza wał mimośrodowy, powodując ruch posuwisto-zwrotny ruchomej szczęki po określonej trajektorii. Powoduje to rozdrobnienie materiału wchodzącego do komory kruszenia, która składa się ze stałej płyty szczękowej, ruchomej płyty szczękowej i bocznych płyt ochronnych. Gotowy materiał jest wyładowywany przez dolny otwór wylotowy. W tej serii kruszarek szczękowych zastosowano kruszenie metodą wytłaczania zginanego. Silnik napędza pasek i koło pasowe, przesuwając ruchomą szczękę w górę i w dół przez wał mimośrodowy. Gdy szczęka ruchoma podnosi się, kąt między płytką przełączającą a szczęką ruchomą wzrasta, popychając w ten sposób płytkę szczęki ruchomej bliżej płytki szczęki nieruchomej. Jednocześnie materiał poddawany jest wielokrotnemu zgniataniu, takiemu jak ściskanie, rozłupywanie i zginanie. Gdy szczęka ruchoma opada, kąt między płytką przełączającą a szczęką ruchomą zmniejsza się, a płytka szczęki ruchomej opuszcza płytkę szczęki nieruchomej pod działaniem cięgna i sprężyny. W tym momencie rozdrobniony materiał jest wyładowywany przez dolny otwór komory kruszenia. Gdy silnik obraca się w sposób ciągły, ruchoma szczęka kruszarki okresowo kruszy i rozładowuje, realizując produkcję seryjną.
