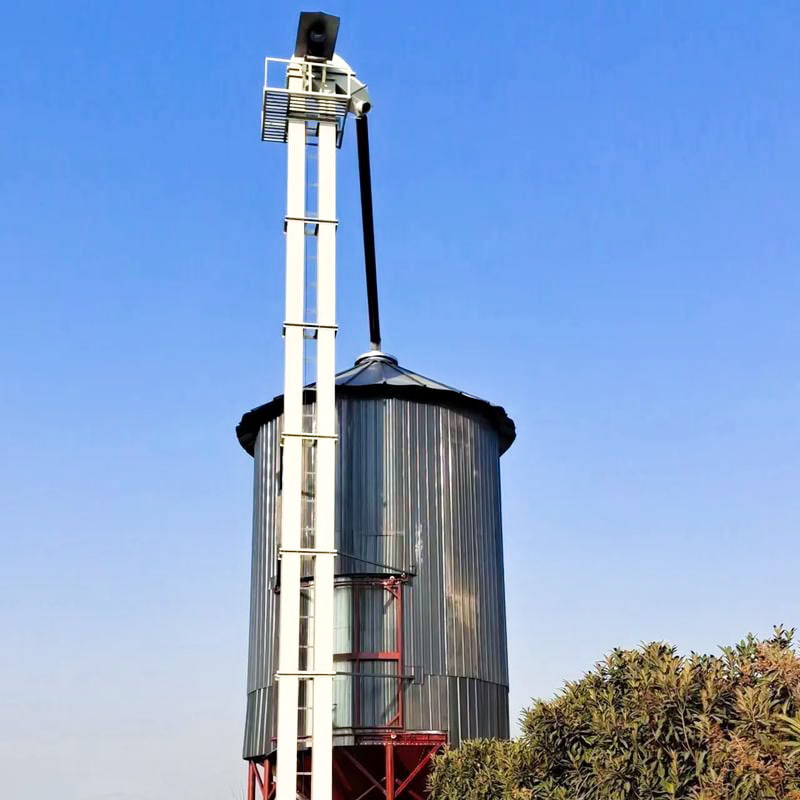

A winda kubełkowa to wysoce niezawodny i wydajny system przenośników mechanicznych zaprojektowany specjalnie do pionowego transportu materiałów sypkich, takich jak zboża, węgiel, piasek, cement, nawozy i kruszywa w zamkniętej obudowie. Podstawowa odpowiedź na co to jest winda kubełkowa polega na prostej, ale pomysłowej konstrukcji: szereg równomiernie rozmieszczonych łyżek przymocowanych do obracającego się pasa lub łańcucha podnosi materiał z dolnego punktu wlotowego, przenosi go w górę i rozładowuje u góry za pomocą siły odśrodkowej lub grawitacji. Ta zdolność przenoszenia w pionie, która może osiągnąć przekraczającą wysokość podnoszenia 50 metrów (164 stóp) i wydajnościach od kilkuset kilogramów do ponad 1000 ton na godzinę sprawia, że podnośnik kubełkowy jest niezastąpionym ogniwem w łańcuchach dostaw w przetwórstwie rolniczym, górnictwie, energetyce i produkcji.

Co to jest podnośnik koszowy i jak działa jego zasada działania?

Winda kubełkowa działa na zasadzie ciągłej pętli, w której wiadra wbijają się w materiał lub są napełnione materiałem u podstawy, są wciągane pionowo w górę w pyłoszczelnej obudowie, a następnie wyładowują ten materiał, wyrzucając go na zewnątrz pod wpływem siły odśrodkowej lub delikatnie wylewając go przez otwór wylotowy, gdy pasek lub łańcuch przechodzi wokół koła pasowego lub koła łańcuchowego. Mechanizm ładowania zależy od właściwości materiału i rodzaju windy. W wyładowaniu odśrodkowym winda kubełkowa , kubełki są rozmieszczone na taśmie w dużych odstępach i poruszają się z prędkością ok 2,5 do 4,0 metrów na sekundę (500 do 800 stóp na minutę) . Materiał jest zbierany z części bagażnika, a następnie wyrzucany z łyżki pod wpływem siły odśrodkowej podczas krążenia koła pasowego głowicy i wyrzucany do rynny wylotowej. Natomiast w ciągłym podnośniku kubełkowym wykorzystuje się kubły, które są blisko siebie rozmieszczone lub nawet zazębione i poruszają się z mniejszą prędkością około 1,0 do 1,5 metra na sekundę (200 do 300 stóp na minutę) . Materiał jest wyładowywany grawitacyjnie, gdyż łyżka znajdująca się z przodu służy jako rynna dla łyżki znajdującej się za nią. Zgodnie z normą 350 Stowarzyszenia Producentów Sprzętu Przenośnikowego (CEMA) precyzyjne projektowanie średnicy koła pasowego głowicy, profilu łyżki i prędkości obrotowej określa trajektorię wyładunku oraz to, czy materiał będzie czysto opadał do rynny, czy też rozsypywał się z powrotem do obudowy.

Główne typy podnośników kubełkowych i ich wydajność porównawcza

Trzy główne kategorie przemysłowe podnośników kubełkowych to typ z wyładowaniem odśrodkowym, typ z wyładowaniem ciągłym i typ z wyładowaniem dodatnim, każda zaprojektowana z myślą o określonych charakterystykach przepływu materiału, wymaganiach dotyczących prędkości i trajektoriach wyładunku. Wybór niewłaściwego typu może prowadzić do poważnej degradacji materiału, nadmiernego zużycia lub katastrofalnego w skutkach pęknięcia łańcucha. Poniższa tabela zawiera bezpośrednie porównanie ich parametrów roboczych.

Kluczowe elementy decydujące o niezawodności podnośnika kubełkowego

Żywotność i bezpieczeństwo podnośnika kubełkowego zależą od solidnej konstrukcji i doboru materiałów jego głównych elementów, w tym części przedniej i tylnej, jednostki napędowej, paska lub łańcucha oraz samych łyżek. Dobrze zaprojektowany winda kubełkowa integruje następujące krytyczne elementy:

• Głowica i koło pasowe: Koło pasowe lub koło zębate głowicy jest zwykle pokryte gumą lub utwardzone, aby zapewnić pewny chwyt paska lub łańcucha. Silnik napędowy jest połączony poprzez reduktor, który zapewnia ciągły wyjściowy moment obrotowy. Dla wind o dużej pojemności przekraczającej 500 ton na godzinę często instaluje się sprzęgło hydrokinetyczne lub napęd o zmiennej częstotliwości (VFD), aby zapewnić łagodny rozruch i zapobiec obciążeniom udarowym paska.
• Część bagażnika i system napinania: Osłona mieści koło pasowe napinające i zapewnia naprężenie grawitacyjne, które zapobiega ślizganiu się paska. Właściwe naprężenie ma kluczowe znaczenie, ponieważ poślizg powoduje przedwczesne zużycie otuliny i podkładki paska. Do zastosowań w trudnych warunkach osłona jest wyposażona w wymienne wkładki ścieralne i drzwiczki wyczystkowe, które zapobiegają gromadzeniu się materiału.
• Obudowa i sekcje pośrednie: Obudowa windy wykonana jest z paneli stalowych skręconych ze sobą za pomocą pyłoszczelnych uszczelek. Do przenoszenia materiałów żrących lub gorących zaleca się stosowanie stali nierdzewnej lub specjalnych powłok. Obudowa zapewnia wsparcie konstrukcyjne i kontroluje emisję pyłu, co jest niezbędne do zapewnienia zgodności z przepisami OSHA dotyczącymi pyłu wdychanego w zakładach przeładunku zboża i przetwórstwa minerałów.
• Wiadra i elementy złączne: Łyżki do wind są wykonane z polietylenu, nylonu, żeliwa sferoidalnego lub stali nierdzewnej, w zależności od temperatury materiału, ścieralności i potencjału korozyjnego. Mocuje się je do paska za pomocą specjalnie zaprojektowanych śrub podnośnikowych z dużymi, płaskimi łbami i nakrętkami zabezpieczającymi, które są odporne na wibracje i zapobiegają odłączeniu się łyżki i wpadnięciu do obudowy – co jest główną przyczyną katastrofalnych awarii reakcji łańcuchowej.

Branże, które wykorzystują przenośniki kubełkowe do transportu pionowego

Przenośniki kubełkowe to koń pociągowy do pionowego transportu materiałów w praktycznie każdej branży przetwarzającej suche towary masowe, przy czym największą zainstalowaną bazę stanowią sektory rolnictwa, górnictwa, energetyki i budownictwa. Konkretne zastosowania w tych branżach obejmują:

• Przetwórstwo rolne: Przenośniki kubełkowe przenoszą pszenicę, kukurydzę, soję i ryż z dołów odbiorczych do silosów oraz z silosów do urządzeń mielących. Delikatne obchodzenie się z ciągłym wyładowaniem winda kubełkowa minimalizuje pękanie ziaren, co bezpośrednio wpływa na wartość rynkową plonu.
• Górnictwo i wydobywanie: W zakładach przetwórstwa minerałów odśrodkowe podnośniki kubełkowe przenoszą pokruszoną rudę, piasek i żwir na przesiewacze i kruszarki. Wytrzymała konstrukcja napędzana łańcuchem jest w stanie wytrzymać uderzenia i ścieranie twardych, ostrych cząstek.
• Wytwarzanie energii: Elektrownie opalane węglem i elektrownie na biomasę wykorzystują przenośniki kubełkowe do podawania paliwa do lejów kotłowych. Całkowicie zamknięta obudowa zapobiega wydostawaniu się palnego pyłu, co stanowi rozwiązanie krytycznego problemu w zakresie zapobiegania wybuchom.
• Produkcja chemikaliów i nawozów: Przenośniki kubełkowe do ciągłego transportu granulatów mocznika, potażu i fosforanów przy minimalnej degradacji, a konstrukcja odporna na korozję chroni przed agresywnym atakiem chemicznym.

Kluczowe zalety stosowania podnośnika kubełkowego w porównaniu z innymi przenośnikami

Do głównych zalet podnośnika kubełkowego należy możliwość pionowego przemieszczania ogromnych ilości materiału na niezwykle kompaktowej powierzchni, wysoka efektywność energetyczna w porównaniu z transportem pneumatycznym oraz sprawdzona niezawodność przy minimalnej konserwacji. A winda kubełkowa wymaga powierzchni zaledwie kilku metrów kwadratowych, podczas gdy nachylony przenośnik taśmowy osiągający tę samą wysokość podnoszenia zajmowałby znacznie większą długość budynku. Pod względem zużycia energii przenośniki pneumatyczne mogą zużywać 5 do 10 razy większa moc na tonę transportowanego materiału ponieważ oprócz produktu muszą przemieszczać dużą ilość powietrza. Według programu Motor Challenge Departamentu Energii Stanów Zjednoczonych modernizacja systemu transportu pneumatycznego na podnośnik kubełkowy może zmniejszyć zużycie energii elektrycznej poprzez 60% do 80% . Dodatkowo delikatna obsługa przenośnika kubełkowego do pracy ciągłej znacznie zmniejsza degradację materiału, co jest kluczowym czynnikiem w przypadku delikatnych produktów, takich jak płatki śniadaniowe lub granulki katalizatora, gdzie powstawanie drobnego pyłu bezpośrednio wpływa na wartość produktu.

Często zadawane pytania dotyczące podnośników kubełkowych

Jak wybrać odpowiedni podnośnik kubełkowy do materiałów lepkich?

W przypadku materiałów lepkich lub higroskopijnych, wyładowanie ciągłe winda kubełkowa przy niskiej prędkości łańcucha i specjalnie ukształtowanych łyżkach zapewniających skuteczne czyszczenie jest niezbędne. Delikatny wyładunek grawitacyjny i konstrukcja łyżki zapobiegają gromadzeniu się materiału w rogach. Dodatkowo część bagażnika może być wyposażona w zgarniacz pasowy lub pneumatyczną kołatkę w celu usunięcia wszelkich osadów, a obudowę można podgrzewać lub izolować, aby zapobiec kondensacji, która może powodować zbrylanie.

Jaka jest typowa żywotność przenośnika kubełkowego?

Przy prawidłowej instalacji i konserwacji wysokiej jakości pasek gumowy lub PCV na winda kubełkowa może trwać pomiędzy 8 i 15 lat . Kluczowymi czynnikami wpływającymi na trwałość paska jest właściwy dobór mieszanki osłony paska do materiału i środowiska, utrzymywanie odpowiedniego napięcia, aby zapobiec poślizgowi, oraz zapewnienie wyrównania kół pasowych głowicy i osłony, aby zapobiec strzępieniu krawędzi. Regularna kontrola stanu splotu i elementów mocujących paska ma kluczowe znaczenie, aby zapobiec nagłemu zerwaniu, które mogłoby spowodować zatkanie podnośnika.

Jak można zapobiec eksplozjom w przenośnikach kubełkowych?

Zapobieganie wybuchom w a winda kubełkowa postępowanie z pyłami palnymi opiera się na wielowarstwowej strategii bezpieczeństwa. Obejmuje to zainstalowanie paneli odciążających wybuch na obudowie, zamontowanie monitorów temperatury łożysk i czujników wyrównania paska, które automatycznie wyłączają napęd, a także zastosowanie przewodzących materiałów na pasy o właściwościach rozpraszania statycznego. Separatory magnetyczne i wykrywacze metali obcych na wlocie zapobiegają iskrzeniu spowodowanemu przez uderzenia obcych metalowych przedmiotów w obudowę. Regularne sprzątanie w celu usunięcia nagromadzonego pyłu jest równie istotne dla zmniejszenia ryzyka wtórnej eksplozji.

Czy podnośnik kubełkowy może obsługiwać bardzo gorące materiały, takie jak klinkier cementowy?

Tak, specjalne winda kubełkowa konstrukcje mogą wytrzymać materiały w temperaturach do 400°C (750°F) . W przypadku tych ekstremalnych zastosowań łyżki i obudowa są wykonane z żaroodpornej stali nierdzewnej lub stali stopowej, a pasek zastępuje się łańcuchem odpornym na wysoką temperaturę. Elementy napędu i łożyska są oddalone od gorącej obudowy, a w konstrukcji uwzględniono złącza dylatacyjne. Do ochrony stali konstrukcyjnej i smarowania można również zastosować wentylatory chłodzące lub płaszcze wodne na obudowie.

The winda kubełkowa stanowi kamień węgielny wydajnego pionowego transportu materiałów sypkich, łącząc prostą zasadę mechaniczną z solidną konstrukcją, aby służyć najbardziej wymagającym gałęziom przemysłu na świecie. Jego zdolność do przenoszenia tysięcy ton dziennie w wąskim, uszczelnionym profilu zapewnia przekonujące połączenie produktywności, bezpieczeństwa i opłacalności, którego alternatywne metody transportu po prostu nie mogą dorównać w przypadku prostych podnośników pionowych.
