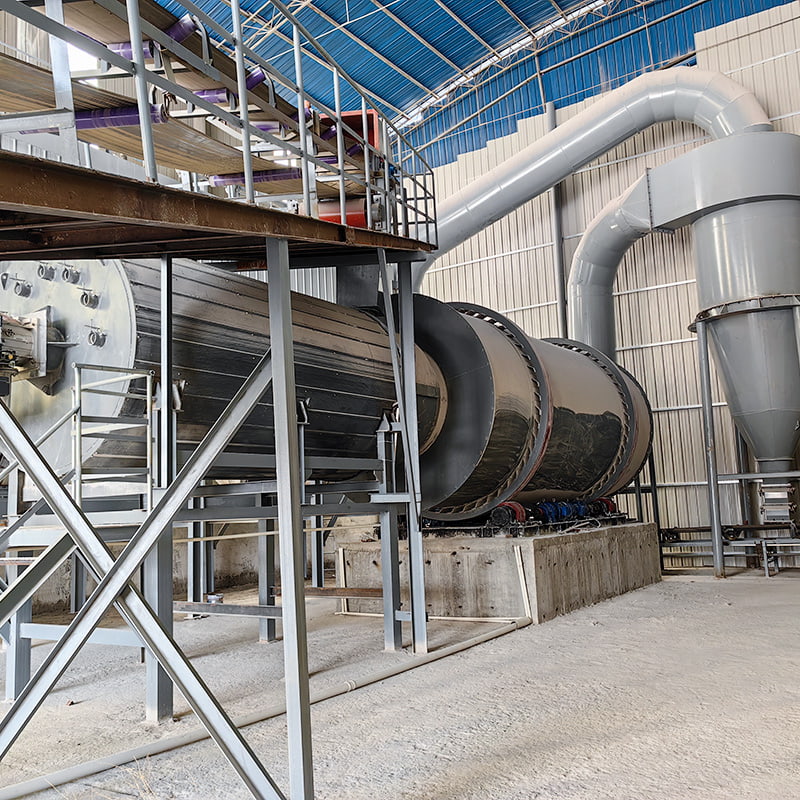

A suszarka trzybębnowa to zaawansowany, wysokowydajny przemysłowy system suszenia, który wykorzystuje unikalną trzycylindrową, samoizolującą konstrukcję, aby radykalnie zmniejszyć zużycie paliwa i powierzchnię podłogi. W czasach, gdy koszty energii stanowią znaczną część wydatków operacyjnych, a zrównoważony rozwój nie podlega negocjacjom, technologia ta przekształciła się z niszowej innowacji w istotny element nowoczesnych procesów suszenia. W przeciwieństwie do tradycyjnych jednostek z jednym bębnem, które marnują ogromne ilości ciepła do atmosfery, konstrukcja z trzema bębnami gwarantuje, że materiał nigdy nie dotknie zimnej powierzchni podczas swojej podróży, umożliwiając przemysłowi przetwarzanie materiałów sypkich z wydajnością cieplną często przekraczającą 70%.

Czym dokładnie jest suszarka trzybębnowa?

A suszarka trzybębnowa to zagnieżdżony koncentryczny system cylindrów zaprojektowany w celu maksymalizacji wymiany ciepła poprzez przetłaczanie gorącego powietrza przez trzy oddzielne ścieżki materiału w ramach jednej kompaktowej powierzchni. Zamiast pojedynczej masywnej obracającej się rury, sprzęt ten składa się z trzech beczek o różnych średnicach połączonych w jedną. Gorące powietrze i materiał przepływają przez cylinder wewnętrzny, z powrotem przez cylinder środkowy i na koniec przez cylinder zewnętrzny przed wyładowaniem. Ta wieloprzebiegowa konstrukcja skutecznie zapewnia proces suszenia trzykrotnie dłuższy proces wymiany ciepła niż w przypadku suszarki z jednym bębnem, zajmując przy tym ułamek fizycznej powierzchni podłogi.

Konfiguracja fizyczna opiera się na a wyjątkowe właściwości samoizolacyjne . Ponieważ gaz o wysokiej temperaturze przepływa przez środek i jest natychmiast otoczony przez inne cylindry zawierające materiał, ciepło jest zatrzymywane. Zewnętrzna powłoka maszyny pozostaje wyjątkowo chłodna w dotyku w porównaniu z tradycyjnymi suszarkami, co jest bezpośrednim wskaźnikiem, że energia cieplna jest pochłaniana przez materiał, a nie emitowana do środowiska fabrycznego. Ta integralność strukturalna sprawia, że ​​szczególnie nadaje się do suszenia biomasy, minerałów, piasku i produktów chemicznych, gdzie krytyczna jest dokładna zawartość wilgoci końcowej.

Zasada działania zapewniająca najwyższą wydajność

Wyjątkowa wydajność suszarki z trzema bębnami zależy od hybrydowego mechanizmu przepływu przeciwprądowego i współprądowego, który maksymalizuje gradient temperatury pomiędzy gorącym gazem a mokrym materiałem. Proces rozpoczyna się od wlotu gorącego powietrza z dużą prędkością do najgłębszego bębna. Tutaj wprowadzany jest najbardziej mokry materiał i szybko suszony poprzez bezpośredni kontakt. Gdy materiał przepływa wzdłuż wyspecjalizowanych przenośników, spada kaskadą w kształcie kurtyny w poprzek strumienia gorącego powietrza, zapewniając równomierne suszenie. Według danych dotyczących dynamiki cieplnej z International Journal of Energy Research, bezpośrednie suszenie kontaktowe w takich komorach wieloprzebiegowych poprawia współczynniki przenikania ciepła nawet o 45% w porównaniu z jednoprzebiegowym suszeniem radiacyjnym.

Gdy materiał dotrze do końca bębna wewnętrznego, opada z powrotem do cylindra środkowego. W tej fazie zmienia się dynamika przepływu. Częściowo wysuszony materiał porusza się teraz w kierunku przeciwnym do gorącego gazu, tworząc przepływ przeciwprądowy . Jest to najbardziej efektywny etap wymiany ciepła, ponieważ najsuchszy materiał styka się z najgorętszym powietrzem. Na koniec materiał przechodzi przez cylinder zewnętrzny, przechodząc fazę stabilizacji lub chłodzenia, podczas wstępnego podgrzewania zewnętrznej powłoki i zatrzymywania ciepła resztkowego. Ta metoda potrójnej ekspozycji oznacza, że ​​na każdą jednostkę wytworzonego ciepła przypada znacznie większy procent, przy czym typowe temperatury spalin spadają znacznie poniżej temperatur w modelach z jednym bębnem.

Dlaczego suszarka z trzema bębnami jest niezbędna w nowoczesnych procesach suszenia?

Suszarka z trzema bębnami jest niezbędna, ponieważ rozwiązuje trzy największe problemy tradycyjnego suszenia przemysłowego: nadmierne straty energii, ogromne koszty operacyjne i niespójną jakość wydruku. Nowoczesne zakłady przetwórcze nie mogą sobie pozwolić na nieefektywność cieplną starszych systemów, które odprowadzają 30% do 40% ciepła wejściowego bezpośrednio do atmosfery. Europejska dyrektywa w sprawie efektywności energetycznej zmusiła operatorów przemysłowych do poszukiwania technologii zgodnych z celami neutralności pod względem emisji dwutlenku węgla, a system trzech bębnów zapewnia dokładnie to, zmniejszając zużycie paliwa o prawie połowę.

Niezrównana wydajność cieplna i oszczędność paliwa

Dane zagregowane z testów terenowych suszenia przemysłowego wskazują, że standardowa jednobębnowa suszarka obrotowa ma trudności z utrzymaniem sprawności cieplnej na poziomie 35%, a większość ciepła jest tracona przez płaszcz. Suszarka z trzema bębnami, dzięki samoizolacyjnym szczelinom, zwykle osiąga sprawność cieplną na poziomie 75% do 85%. Przekłada się to na wymierne oszczędności paliwa. W przypadku linii produkcyjnej suszącej 20 ton piasku na godzinę przejście na konstrukcję z trzema bębnami może zmniejszyć zużycie węgla z 400 kg/h do około 240 kg/h, co oznacza zmniejszenie kosztów paliwa o 40%.

Kompaktowe wymiary i obniżone koszty cywilne

W większości uznanych fabryk przestrzeń jest na wagę złota. Suszarka z trzema bębnami zmniejsza wymaganą długość sprzętu o około 60–70% w porównaniu z suszarką jednobębnową o porównywalnej wydajności. Na przykład konwencjonalna suszarka jednobębnowa zdolna do przetwarzania 15 ton na godzinę może mieć długość 25 metrów. Suszarka z trzema bębnami oferująca taką samą przepustowość mierzy tylko około 8 do 10 metrów. To zmniejszenie długości bezpośrednio obniża koszty prac inżynieryjnych, upraszcza instalację i minimalizuje powierzchnię pomocniczej infrastruktury transportowej i odpylającej.

Najwyższa jakość produktu i bezpieczeństwo operacyjne

Ponieważ materiał jest wystawiony na działanie kontrolowanego gradientu temperatury, praktycznie eliminuje się zjawisko „przesuszenia” i przypalenia, które często występuje w suszarniach jednoprzebiegowych. Temperatura zewnętrznej powłoki pozostaje niska – często poniżej 50 stopni Celsjusza – co zapobiega poparzeniom i zmniejsza obciążenie systemów wentylacyjnych zakładu. To sprawia, że ​​technologia ta jest niezbędna w przypadku materiałów wrażliwych na ciepło, takich jak węgiel brunatny i niektóre proszki chemiczne, gdzie utrzymanie integralności ziaren i zawartości substancji lotnych jest tak samo ważne, jak usuwanie wilgoci.

Suszarki z jednym bębnem vs. z podwójnym bębnem vs. z trzema bębnami: szczegółowe porównanie

Oceniając rozwiązania suszące, konfiguracja z trzema bębnami konsekwentnie przewyższa konstrukcje z jednym i podwójnym bębnem pod względem zatrzymywania ciepła, oszczędności przestrzennej i długoterminowych kosztów operacyjnych. Chociaż suszarki jednobębnowe są nadal powszechne ze względu na ich niewielką początkową złożoność produkcyjną, szybko stają się przestarzałe w przypadku suszenia na średnią i dużą skalę. W poniższej tabeli przedstawiono najważniejsze różnice, aby pomóc inżynierom w podjęciu świadomej decyzji.

Kluczowe zastosowania napędzające popyt przemysłowy

Wszechstronność suszarki trójbębnowej uczyniła ją standardowym rozwiązaniem w sektorach górnictwa, budownictwa, rolnictwa i gospodarki odpadami. Jego zdolność do radzenia sobie z szeroką gamą rozmiarów cząstek i początkowej zawartości wilgoci bez zatykania jest niezrównana. Niezależnie od tego, czy jest to drobny proszek, czy lepka granulka, mechanizm samoczyszczący wielu bębnów zapobiega gromadzeniu się zanieczyszczeń, które są plagą w przypadku urządzeń z jednym bębnem. Poniżej znajdują się główne branże, w których ta technologia jest niezbędna.

• Konstrukcja i zaprawa: Suszenie żółtego piasku, piasku rzecznego i żwiru na zaprawę suchą. Często wymagana jest końcowa zawartość wilgoci poniżej 0,5%, aby zapewnić spójne wiązanie chemiczne i klasyfikację na sicie.
• Górnictwo i minerały: Przeróbka piasku kwarcowego, koncentratu rudy żelaza i żużla miedziowego. Solidne zabieraki wewnętrzne radzą sobie z ściernym charakterem rud bez szybkiego zmniejszania grubości ścianek cylindrów.
• Biomasa i rolnictwo: Suszenie trocin, zrębków, ziarna gorzelnianego (DDGS) i lucerny. Ponieważ biomasa jest wysoce łatwopalna, niska temperatura zewnętrznej powłoki ma kluczowe znaczenie dla zapobiegania zagrożeniu pożarowemu podczas ciągłej pracy.
• Ochrona środowiska: Postępowanie z osadami komunalnymi i gipsem chemicznym. Wysoka sprawność cieplna obniża barierę kosztów energii potrzebnej do suszenia materiałów odpadowych, dzięki czemu późniejsze spalanie lub składowanie na wysypiskach jest opłacalne ekonomicznie.

Parametry techniczne i wybór odpowiedniego modelu

Wybór odpowiedniego modelu suszarki trójbębnowej zależy od dopasowania wydajności parowania (szybkości usuwania wody) do zapotrzebowania produkcyjnego i właściwości fizycznych materiału wsadowego. Inżynierowie muszą patrzeć nie tylko na przepustowość; kąt zgarniaków podnoszących, prędkość obrotową i prędkość powietrza należy dobrać tak, aby zapobiec sklejaniu się materiału i nadmiernemu przenoszeniu pyłu. Typowe modele przemysłowe obejmują jednostki kompaktowe odparowujące 500 kg wody na godzinę po masywne konstrukcje zdolne do odparowania 8500 kg wody na godzinę.

Najlepsze praktyki w zakresie konserwacji zapewniające długoterminową wydajność

Konserwacja zapobiegawcza suszarki trzybębnowej koncentruje się prawie wyłącznie na integralności wewnętrznych zabieraków podnoszących i czystości układu spalin. Podczas gdy konstrukcja z trzema bębnami zmniejsza naprężenia termiczne powłoki zewnętrznej, dętki radzą sobie z największą siłą ścierną. Ustrukturyzowany program inspekcji, oparty na określonej liczbie godzin pracy, a nie tylko na dniach kalendarzowych, ma kluczowe znaczenie dla uniknięcia nieplanowanych przestojów.

Operatorzy powinni rygorystycznie monitorować następujące kluczowe obszary:

• Odzież do podnoszenia podczas lotu: W cylindrze wewnętrznym zgarniaki są poddawane działaniu wysokich temperatur i materiałów ściernych, takich jak piasek krzemionkowy. Jeśli wysokość lotu zmniejszy się o więcej niż 30%, kurtyna materiału zapadnie się, powodując ominięcie mokrego nadawy gorącego powietrza i drastyczny spadek wydajności.
• Kalibracja prędkości powietrza: Wentylator wyciągowy musi utrzymywać stabilne podciśnienie. Wahania prędkości powietrza mogą powodować rozsypywanie się materiału od strony podawania lub nadmierną emisję pyłu. Standardy branżowe sugerują, że optymalna prędkość powietrza w bębnie do suszenia piasku wynosi od 1,5 do 3 m/s.
• Smarowanie łożysk: Rolki podporowe i rolki oporowe zazwyczaj pracują pod dużymi obciążeniami promieniowymi przy umiarkowanych prędkościach. Stosowanie wysokotemperaturowego smaru z kompleksem litowym może wydłużyć żywotność łożyska nawet o 50% w porównaniu ze standardowymi smarami.
• Kontrola pieczęci: Uszczelnienia labiryntowe na końcu zasilania i tłoczenia należy sprawdzać co miesiąc. Nieszczelna uszczelka nie tylko powoduje marnowanie gorącego gazu, ale także tworzy zapylone środowisko pracy, stwarzając zagrożenie dla zdrowia i bezpieczeństwa.

Wpływ gospodarczy i środowiskowy

Zastosowanie technologii suszarki z trzema bębnami bezpośrednio przekłada się na niższy ślad węglowy i szybszy zwrot z inwestycji (ROI) niż modernizacja starszych systemów. Analiza kosztów cyklu życia przeprowadzona w pięciu zakładach przetwórstwa minerałów wykazała, że ​​konfiguracja z trzema bębnami zwraca się w ciągu zaledwie 12–18 miesięcy wyłącznie w oparciu o oszczędności paliwa. Po uwzględnieniu oszczędności w zakresie konserwacji i zwiększonej przepustowości całkowity koszt posiadania okazał się o 40% niższy w ciągu dziesięciu lat w porównaniu z tradycyjną konfiguracją z jednym bębnem. Co więcej, zmniejszona objętość gazów spalinowych minimalizuje rozmiar i zapotrzebowanie na moc wtórnych systemów odpylania, takich jak worki workowe lub elektrofiltry, zwiększając początkowe oszczędności inwestycyjne.

Często zadawane pytania (FAQ)

Jakich materiałów nie można przetwarzać w suszarce trzybębnowej?

Suszarka trójbębnowa nie nadaje się do materiałów bardzo lepkich, które nie płyną swobodnie lub rozpadają się podczas bębnowania. Chociaż wyjątkowo dobrze radzi sobie z mokrym piaskiem, wapieniem i luźnym szlamem, materiały o konsystencji pasty lub zawierające dużą zawartość gliny mogą tworzyć „kulki” wewnątrz wewnętrznego cylindra. Te kulki materiału pokrywają się suchymi warstwami zewnętrznymi, pozostając jednocześnie wilgotnymi w środku, opadając na dno i powodując naprężenia mechaniczne. W przypadku takich materiałów wymagany jest system mieszania przed suszeniem lub podajnik łopatkowy, zanim materiał wejdzie do komory potrójnego bębna.

Ile paliwa może zaoszczędzić rocznie suszarka z trzema bębnami?

W oparciu o standardową operację suszenia węgla brunatnego wynoszącą 10 ton na godzinę, suszarnia z trzema bębnami może zaoszczędzić około 600 do 800 ton metrycznych standardowego węgla rocznie w porównaniu z suszarnią jednobębnową. Obliczenia te zakładają ciągłą pracę 24 godziny na dobę, 7 dni w tygodniu przez 300 dni w roku. Jeżeli zakład wykorzystuje jako paliwo gaz ziemny lub pellet z biomasy, redukcja jednostkowych kosztów energii jest podobnie proporcjonalna. Konkretne oszczędności zależą od różnicy pomiędzy procentową zawartością wilgoci na wlocie i wylocie, ale 35% redukcja zużycia paliwa jest konserwatywną średnią branżową.

Czy montaż suszarki trzybębnowej jest skomplikowany?

Instalacja jest w rzeczywistości prostsza niż w przypadku suszarki jednobębnowej o tej samej długości ze względu na zmniejszone wymiary konstrukcyjne i konstrukcję modułową. Cały zespół trzech bębnów jest zwykle dostarczany jako wstępnie zmontowany pojedynczy element lub w kilku dużych sekcjach. Ponieważ wymaga to krótszej podstawy fundamentu i mniejszej liczby podpór, prace inżynieryjne są znacznie zmniejszone. Jednakże dokładne ustawienie pieca będącego źródłem ciepła, wlotu suszarki i okapu wylotowego ma kluczowe znaczenie. Niewielka niewspółosiowość spowoduje szybkie zużycie uszczelki wlotowej i nierównomierne naprężenie zewnętrznych rolek czopa.

Jaka jest oczekiwana żywotność cylindrów wewnętrznych?

Przy właściwym doborze materiału, cylindry wewnętrzne suszarki trzybębnowej mają żywotność od 5 do 8 lat, nawet w warunkach ściernych. Producenci zazwyczaj używają do produkcji lufy wewnętrznej płyt ze stali żaroodpornej klasy kotłowej (takich jak Q245R) o grubości od 12 mm do 16 mm. W przypadku materiałów wyjątkowo ściernych, takich jak koncentrat rudy żelaza, wewnątrz cylindra wewnętrznego instalowane są odporne na zużycie stalowe tuleje, które pochłaniają bezpośrednie uderzenia. Te tuleje protektorowe stanowią niewielki roczny koszt konserwacji, ale mogą przedłużyć żywotność konstrukcyjną płaszcza cylindra o dekadę.

Wniosek

Przejście na wysokowydajną obróbkę cieplną nie jest trendem, ale koniecznością, wynikającą z rosnących cen paliw i rygorystycznych przepisów środowiskowych. The suszarka trzybębnowa leży na styku wydajności operacyjnej i niezawodności mechanicznej, oferując rewolucyjne rozwiązanie dla branż zależnych od suszenia ciał stałych luzem. Radykalnie zmniejszając straty ciepła dzięki samoizolacyjnej strukturze i zagęszczając ogromną powierzchnię wymiany ciepła na drastycznie mniejszej powierzchni, technologia ta zapewnia wyraźną drogę do obniżenia zarówno wydatków kapitałowych, jak i kosztów operacyjnych, zapewniając jej miejsce jako istotnego atutu w nowoczesnych procesach suszenia.
