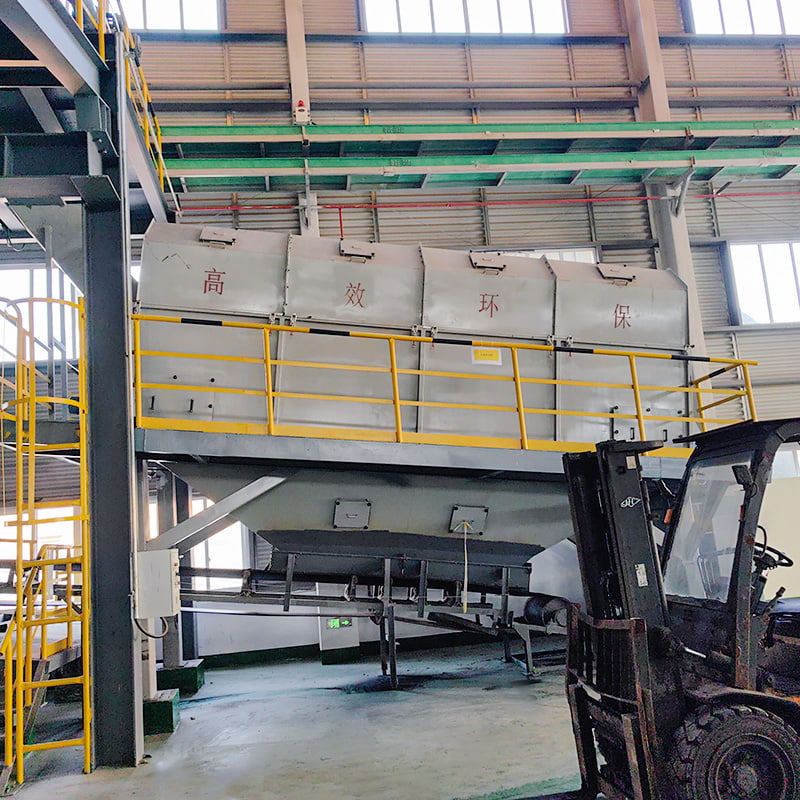

Bezwałowy ekran bębnowy

Przesiewacz bębnowy (zwany również przesiewaczem) to urządzenie, które klasyfikuje materiały na podstawie wielkości cząstek. Ze względu na prostą konfigurację procesu jest powszechnie stosowany do sortowania i przesiewania materiałów średnio- i drobnoziarnistych w celu poprawy jakości materiału. W zależności od wymagań sortowania, sita bębnowe są zwykle rozmieszczone w wielu sekcjach, od drobnej do grubej. Bęben jest uchylny i zamknięty pyłoszczelną, szczelną pokrywą, co zapewnia praktycznie zerową emisję pyłu i hałasu podczas produkcji. Jest szeroko stosowany do klasyfikacji produktów w branżach takich jak górnictwo, materiały budowlane, autostrady, wytwarzanie energii, chemikalia, materiały ogniotrwałe, piasek i kamień, a także do wybierania lepkich mokrych materiałów, takich jak węgiel, koks, wapno i ruda złota, zapewniając bardziej jednolitą strukturę produktu w celu spełnienia potrzeb produkcyjnych. Aplikacje:

Przesiewanie żwiru w kamieniołomach, oddzielanie piasku od żwiru oraz wstępna separacja i oczyszczanie nasypów złota; oddzielanie węgla bryłowego od pyłu węglowego w przemyśle węglowym; oddzielanie dużych i małych brył od materiałów sproszkowanych w przemyśle chemicznym i przetwórstwie minerałów; oraz oddzielanie drewna wielkogabarytowego od trocin w elektrowniach.

Obowiązujące materiały

Kamyczki, granaty, baryty, rudy chromu, nasypy złota, drewno, trociny itp.

Zasada działania

Bezwałowe sito bębnowe składa się głównie z silnika, reduktora, zespołu bębna, ramy, pokrywy uszczelniającej oraz otworów wlotowych i wylotowych. Zespół bębna jest zamontowany ukośnie na ramie. Silnik jest połączony z zespołem bębna za pomocą sprzęgła poprzez reduktor, wprawiając zespół bębna w ruch obrotowy wokół własnej osi. Gdy materiał dostanie się do zespołu bębna, przechylenie i obrót zespołu bębna powoduje, że materiał na powierzchni sita obraca się i przewraca, umożliwiając wyładunek kwalifikowanego materiału (produktu o mniejszych wymiarach) przez siatkę sita na zewnętrznej średnicy bębna, podczas gdy materiał niekwalifikowany (produkt ponadgabarytowy) jest wyładowywany przez zewnętrzną średnicę bębna. Gdy materiał spada i toczy się w bębnie, wszelki materiał, który utknął w otworach sita, zostaje wyrzucony, zapobiegając blokowaniu.

Funkcje ekranu bębna

1. Otwory w siatce są mniej podatne na zatykanie.

2. Płynna praca i niski poziom hałasu.

3. Prosta konstrukcja i łatwa konserwacja.

4. Bęben przesiewający można uszczelnić, co pozwala na łatwe i szczelne zbieranie pyłu.

5. Wysoka ogólna niezawodność i niska inwestycja początkowa.

6. Wykorzystuje specjalnie zaprojektowany ekran zapewniający wysoką skuteczność przesiewania i długą żywotność.

7. Wysoka skuteczność przesiewania, możliwość przesiewania materiałów o średnicy od 2 do 80 mm i jednoczesnego przesiewania materiałów o klasach 1 do 5.

8. Ekrany można w dowolnym momencie wymienić na oczka o różnych rozmiarach, aby spełnić potrzeby w zakresie przesiewania, co pozwala na wielokrotne zastosowania.
